“当国产真空共晶炉的真空度突破10⁻⁹mbar时，意味着我们在高端封装领域已具备与国际巨头同台竞技的资格。”

在半导体封装技术快速迭代的今天，真空共晶工艺已成为确保芯片焊接质量的核心环节。作为深耕真空共晶技术20年的专业厂家，中科同帜半导体（江苏）有限公司深圳芯片封测实验室基于服务2000+企业级客户的经验，特别梳理高端封装设备升级的核心路径，助力企业精准把握技术升级方向。

一、真空共晶炉技术演进：从基础满足到性能超越

1.1 基础型设备的技术定位

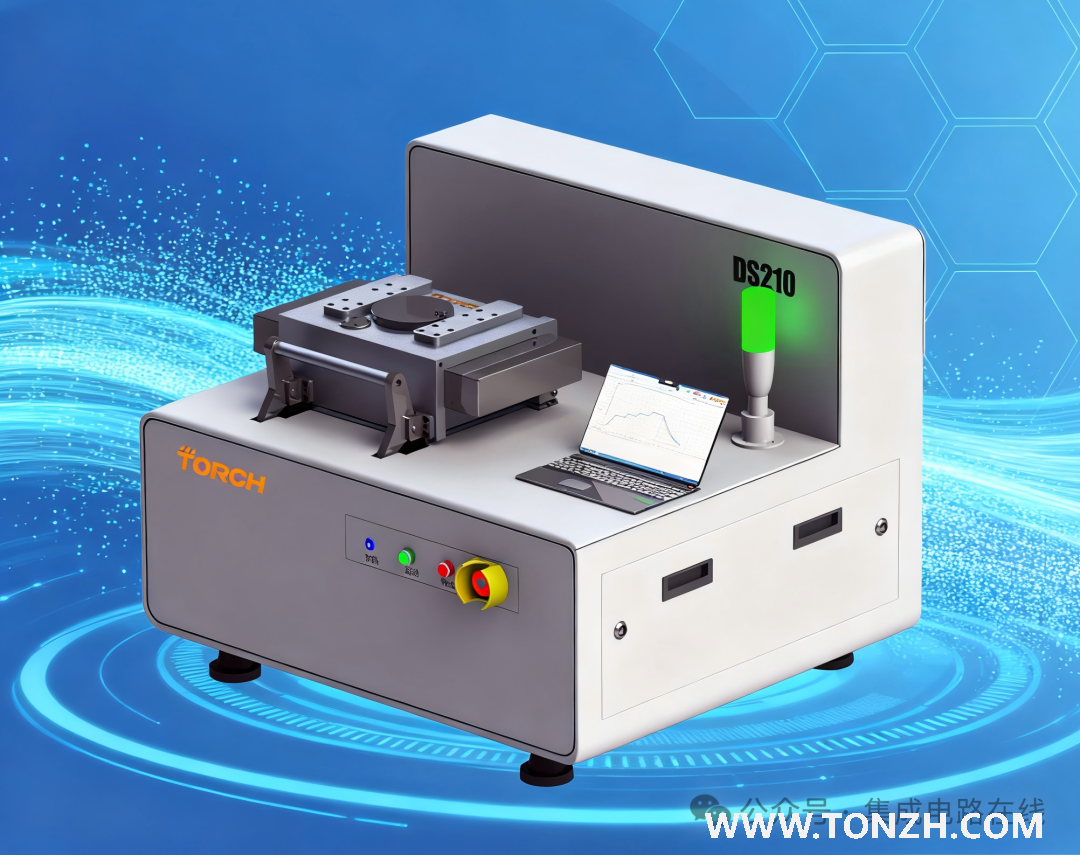

台式真空共晶炉TS系列（TS110/TS210）专为研发验证场景设计，真空度达0.01mbar，极限真空度10⁻⁶mbar。这类设备满足实验室、研发中心的小批量试产需求，具有观察窗设计，支持显微镜实时监测焊接过程，为工艺参数优化提供可视化保障。

1.2 量产型设备的技术突破
NS系列真空共晶炉（焊接面积200×200mm至500×500mm）采用氮气冷却技术，在保持高真空度（0.01mbar）的同时，具备0.3Mpa正压能力，适用于中小批量生产。某重点大学微电子实验室在引入NS350后，成功将功率器件焊接空洞率从15%降至5%以内。

1.3 创新结构带来的性能跃升
冷热分离真空共晶炉V系列（V3DH/V4DH）通过加热与冷却运动分离设计，实现±0.5%℃的温度均匀度，冷却效率提升至1-3℃/s，较传统氮气冷却节能30%以上。这种结构创新特别适合高功率激光器泵浦、固体激光器、TEC共晶等对温度敏感性极高的应用场景。

二、高端应用场景的设备升级路线

2.1 面向超高功率器件的热板水冷高真空方案
HV系列高真空共晶炉（HV3S/HV3-3S）真空度达10⁻⁷mbar（高配10⁻⁹mbar），超越德国ATV和美国SST同级产品1-2个数量级。在某军工龙头企业的红外探测器产线中，HV系列设备将铟柱回流的成品率从82%提升至96%。

2.2 特殊工艺需求的定制化升级
热激活高真空共晶炉VH系列（VH1B至VH5H）不仅真空度达到10⁻⁷mbar（高配10⁻⁸mbar），更实现350℃吸气剂激活功能，满足红外探测器、半球陀螺仪、原子钟等高端器件的封装需求。该系列设备支持顶部与底部双模式激活，工艺灵活性显著优于进口设备。

【图：高真空共晶炉内部结构剖面图，Alt文本：中科同帜半导体HV系列高真空共晶炉内部结构，展示多层加热板与水冷系统】

三、设备升级的四大核心评估维度

3.1 真空性能指标升级
从10⁻²mbar到10⁻⁹mbar的跨越不是简单的参数提升，而是涉及材料科学、密封技术、控制算法等多领域的技术集成。实验室实测数据显示，当真空度从10⁻⁴mbar提升至10⁻⁶mbar时，焊接空洞率可降低40%以上。

3.2 温度控制精度进化
传统设备温度均匀度多为±1-2%℃，而新一代设备通过石墨镀碳化硅涂层、碳化硅加热板、氮化铝加热板等材料创新，配合多区独立控温技术，将均匀度提升至±0.5%℃，为超薄芯片焊接提供保障。

3.3 能效与成本优化
以V系列冷热分离设备为例，与传统氮气冷却方案相比，单台设备年节约氮气成本超5万元。

3.4 自动化与智能化融合
从基础真空共晶炉到集成视觉对位、自动上下料、数据追溯功能的智能产线，是设备升级的终极方向。中科同帜半导体为客户提供的智能化升级方案，使产线人均效率提升3倍。

四、从真空共晶到多维封装工艺的设备矩阵构建

4.1 真空甲酸炉的技术协同
VF系列多腔真空甲酸炉采用非接触式加热专利技术，比德国PINK的金属热板方案温度均匀性提升15%，同时避免了对敏感器件的热冲击。

4.2 纳米银烧结/铜烧结的技术延伸
SIN系列全真空环境烧结设备，彻底解决了AMB基板氧化和纳米铜颗粒氧化问题，成为第三代功率半导体铜烧结工艺的理想解决方案。

4.3 真空回流炉的技术拓展
VR系列真空回流炉氧含量控制达20ppm以内，成为替代德国SMT、美国BTU等进口设备的最佳选择。

【图：半导体封装生产线实景，Alt文本：中科同帜半导体为客户建设的真空共晶焊接生产线，包含多台不同型号真空共晶炉】

五、实验室到量产：设备升级的验证路径

5.1 工艺验证阶段
建议从台式设备开始，在TS系列上进行工艺参数摸索，确定最佳温度曲线、压力参数后，再升级至量产型号。

4.2 产能爬升规划
根据产品特性和产能需求，选择匹配的焊接面积和设备配置。某微波组件企业在升级过程中，通过“1台NS280+2台NS400”的组合，实现研发与量产的无缝衔接。

在深圳芯片封测实验室的日常检测中，我们通过高倍显微镜实时观察焊接界面：“当真空度达到10⁻⁶mbar时，焊料流动的均匀性明显改善，这在传统大气环境下是无法实现的。”这种基于真实工艺场景的观测数据，为企业设备选型提供了最直观的参考。

中科同帜半导体官方思考

作为真空共晶炉厂家，我们深刻理解企业在设备升级过程中的顾虑：不是简单追求参数提升，而是需要确保每一步升级都能带来实实在在的工艺改进和效益提升。因此，我们为每位客户提供定制化的升级路线图，确保技术投入产出比最优化。

价值升华
“技术升级的本质不是设备的简单替换，而是工艺能力的系统性重构。”
